Anwendungsbeispiele für zuverlässige Brandprävention
Unsere Systeme zur BrandFRÜHSTerkennung kommen in unterschiedlichsten Branchen zum Einsatz – etwa in der Abfall- und Recyclingwirtschaft, der Industrie, Logistik oder Energieversorgung. Überall dort, wo technische Anlagen, große Lagermengen oder herausfordernde Umweltbedingungen ein erhöhtes Brandrisiko mit sich bringen, sorgt frühzeitige Detektion für Sicherheit.
In unseren Praxisbeispielen zeigen wir konkrete Anwendungsfälle, in denen thermische Überwachung, intelligente Sensorik und softwaregestützte Auswertung präventiv eingesetzt werden – individuell angepasst an die jeweiligen Betriebsbedingungen.
Überwachung eines Förderbandes
Überwachung eines Wertstofflagers
Überwachung einer Maschine

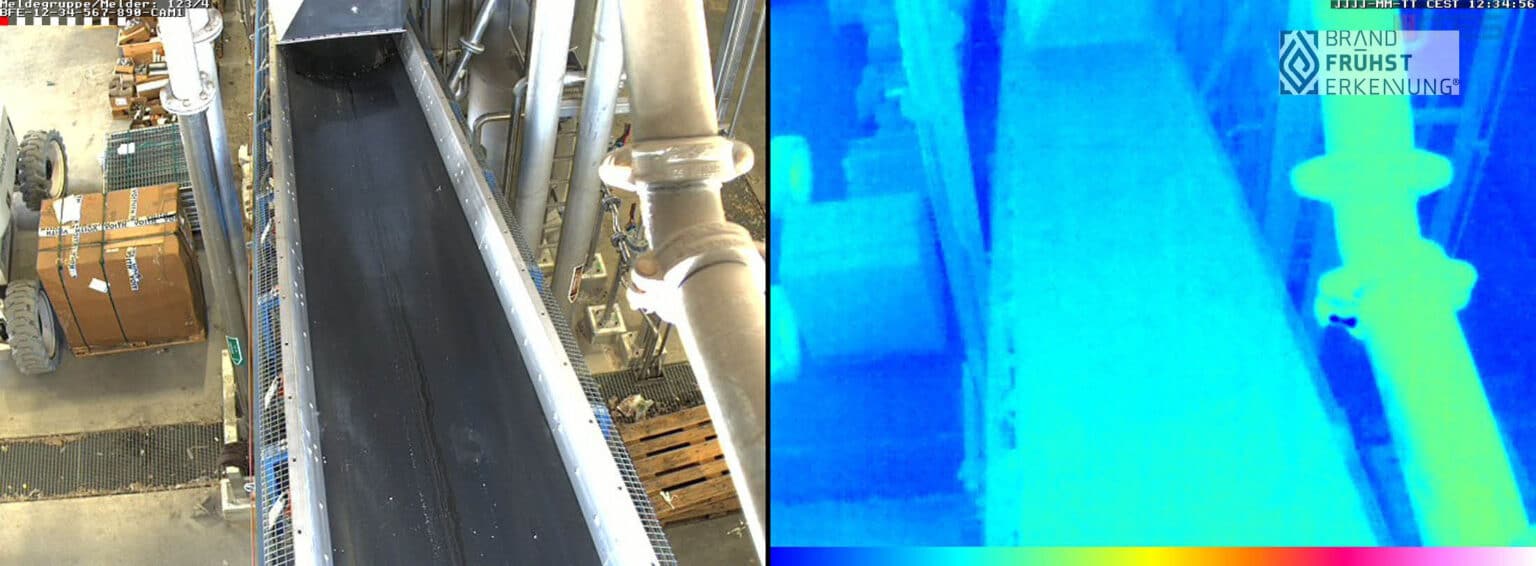

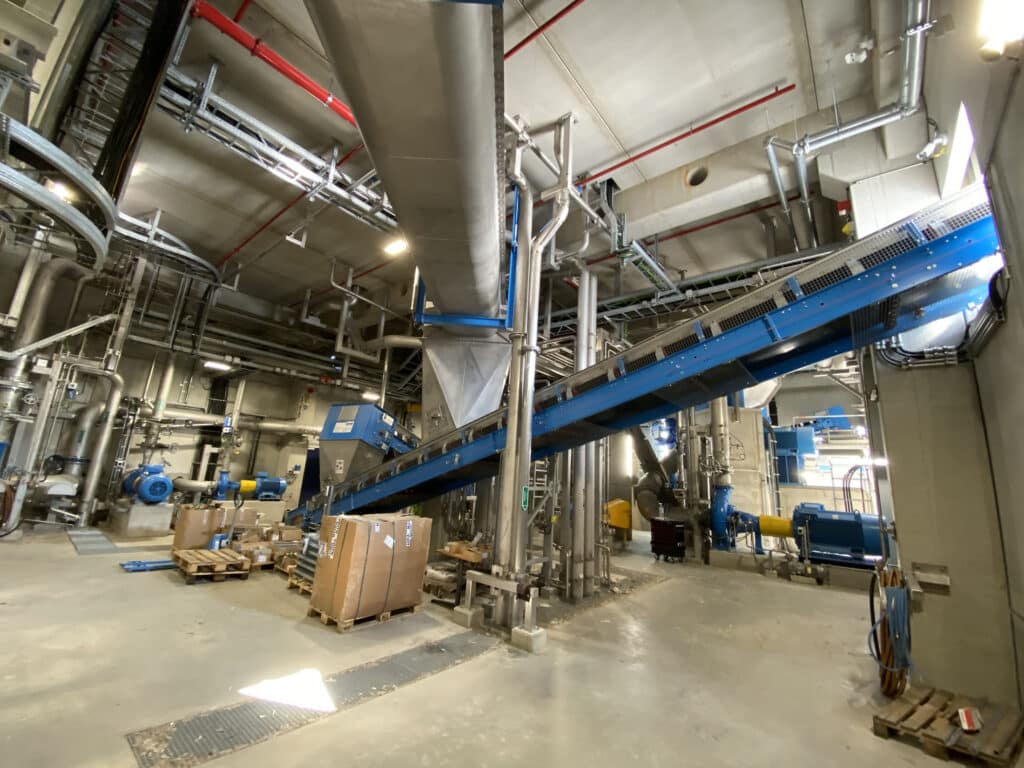

Überwachung eines Förderbandes
Aufgabenstellung
- Papierfabrik
- Papiermüll wird angeliefert und vorverarbeitet
- Durch nicht sortenreine Mülltrennung kann bei der Vorverarbeitung Wärme entstehen
- Heiße Medien werden auf dem Förderband detektiert und Alarm wird ausgelöst
- Förderband wird gestoppt und die Gefahrenquelle wird so nicht ins Zwischenlager weiter befördert
Lösung
- Einsatz zweier BFE-Sets M16-45-ioVx6P-EN54 inkl. Realbildsensor
- BFE-Systeme überwachen das Förderband an zwei unterschiedlichen Stellen und
messen kontinuierlich die Temperatur - Festlegung einer kritischen Alarmgrenze, ab der ein Alarm erfolgt
- Aufschaltung des BrandFRÜHSTerkennungssystems als Sondermelder auf eine Brandmeldezentrale
- Auslösung bei Überschreitung eines kritischen Temperaturwerts von > 80 °C eines Pixels
- Objekte mit einer Temperatur unterhalb des Grenzwertes werden im Thermalbild ausgeblendet
- Einbindung der Kameras ins Sicherheitsnetz
- Aufschaltung der Kameras auf Leitwarte
- Remotezugriff für Errichter möglich
Alarmierungskonzept
- Alarmierung über die BMZ
- Speicherung des Alarmbildes auf internem Videosicherheitssystem
- Realbilddarstellung in Leitwarte zur zusätzlichen visuellen Kontrolle

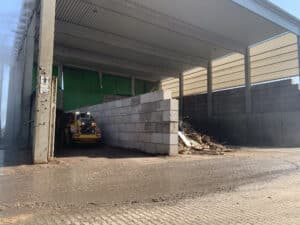

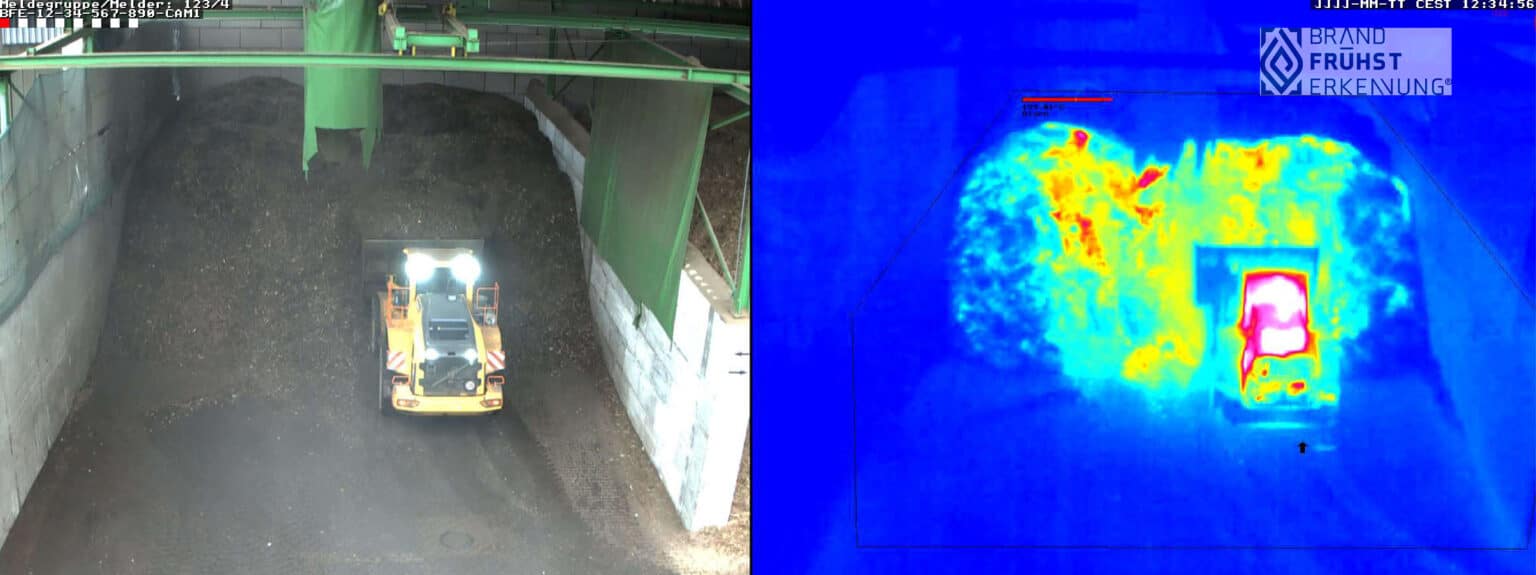

Überwachung eines Wertstofflagers
Aufgabenstellung
- Wertstoffbunker müssen auf Brand- / entzündungsgefahr überwacht werden
- Heiße Objekte werden angeliefert, ohne dass tatsächliches Gefahrenpotential besteht
Lösung
- Einsatz von BFE-Sets M16-45-ioVx6P-EN54 inkl. Realbildsensor
- Bunker wird kontinuierlich von den BFE-Systemen überwacht
- Bei Überschreitung einer Temperaturschwelle wird ein Voralarm ausgelöst
Alarmierungskonzept
- In der Leitwarte wird der Voralarm ausgelöst
- Im Anschluss pausiert das System 4 Minuten, um eine Erkundung durch einen qualifizieren Mitarbeiter zu ermöglichen
- Begehung der Gefahrenstelle
- Bewertung der Gefahrensituation
- Gefahr? Einleitung entsprechender Gegenmaßnahmen
- Gefahr bereits vorbei? Quittierung der Alarmmeldung
- Erfolgt innerhalb der Erkundungszeit keine Reaktion durch einen Mitarbeiter wird
„scharfer“ Alarm ausgelöst – Feuerwehr wird alarmiert

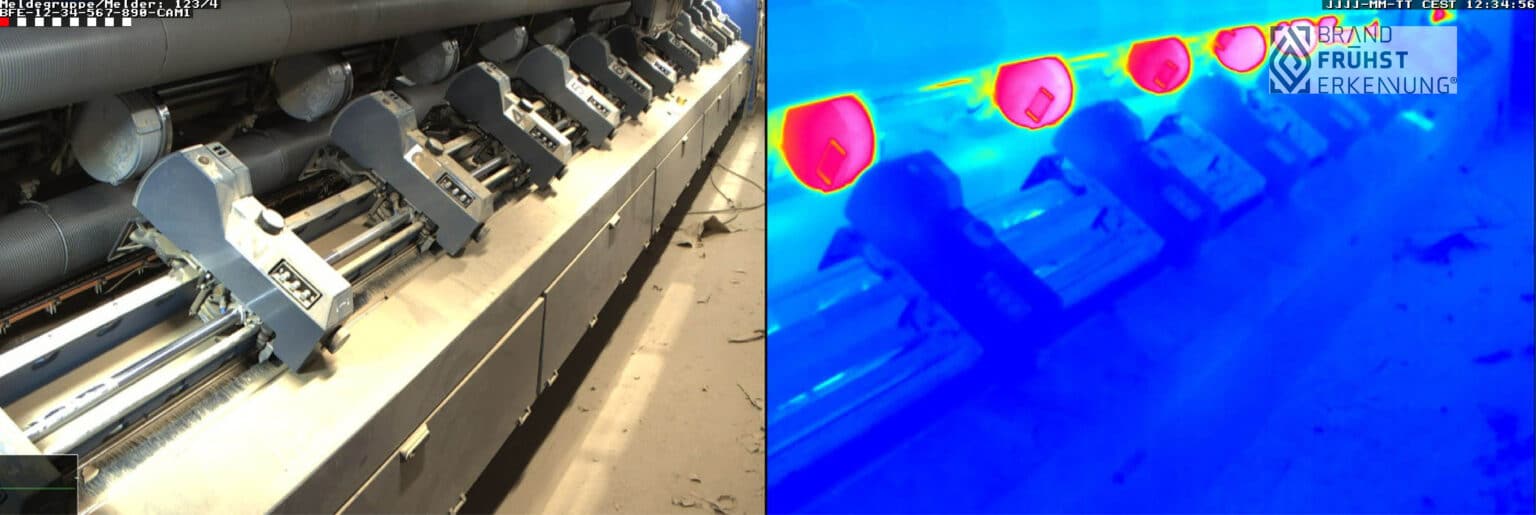

Überwachung einer Maschine
Aufgabenstellung
- Papierfabrik
- Nach der Herstellung wird das Papier auf die passende Breite geschnitten
- Prozess mit sehr hohen Geschwindigkeiten – hoher Reibung – Erwärmung
- Erwärmung muss möglichst früh erkannt werden, damit das Risiko eines Brandes verringert werden kann
Lösung
- Einsatz zweier BFE-Sets M16-45-ioVx6P-EN54 inkl. Realbildsensor
- Ausrichtung beider Kameras auf die Positionen der höchsten Reibung
- Festlegung einer kritischen Alarmgrenze, ab der ein Alarm erfolgt
Alarmierungskonzept
- Alarm wird an die BMZ weitergegeben
- E-Mail-Versand an zuständige Mitarbeiter mit Bildern zur Verifikation
- Maschine wird angehalten, um die Gefahrenquelle nicht weiter zu transportieren
